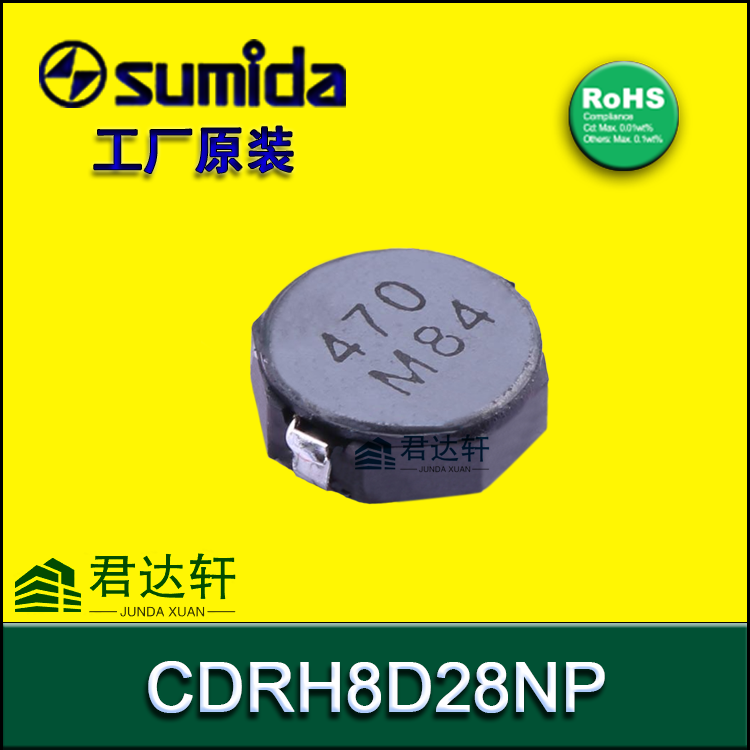

CDRH8D28NP-100NC 核心电气参数

📏 封装与物理规格

·         封装尺寸：8.0 x 8.0 mm（SMD 规格）

·         高度：2.8 mm（低轮廓设计）

·         引脚数：2 Pin

·         安装方式：表面贴装 (SMT)

·         屏蔽类型：磁屏蔽型 (Magnetically Shielded)，有助于降低电磁干扰 (EMI)

🌡️ 环境与合规

·         工作温度范围：-40℃ ~ +100℃（包含线圈自身温升）

·         环保标准：符合 RoHS 标准

💡 选型与应用提示

1.   参数确认：在 CDRH8D28 系列中，电感值通常与额定电流/饱和电流呈反比关系。10μH 属于该系列中等偏小的感值，其额定电流通常会大于同系列的 47μH（980mA）或 68μH 型号。建议在最终选型时，查阅官方 Datasheet 确认其具体的直流电阻 (DCR) 和温升/饱和电流参数。

2.   空间优势：该元件高度仅为 2.8mm，非常适合对设备厚度有严格限制的便携式电子产品。

3.   散热设计：该封装底部带有裸露的散热焊盘（Exposed thermal pad），在 PCB 布局时建议增加过孔或铺铜，以直接将热量传导至 PCB 板，提升散热效率。
