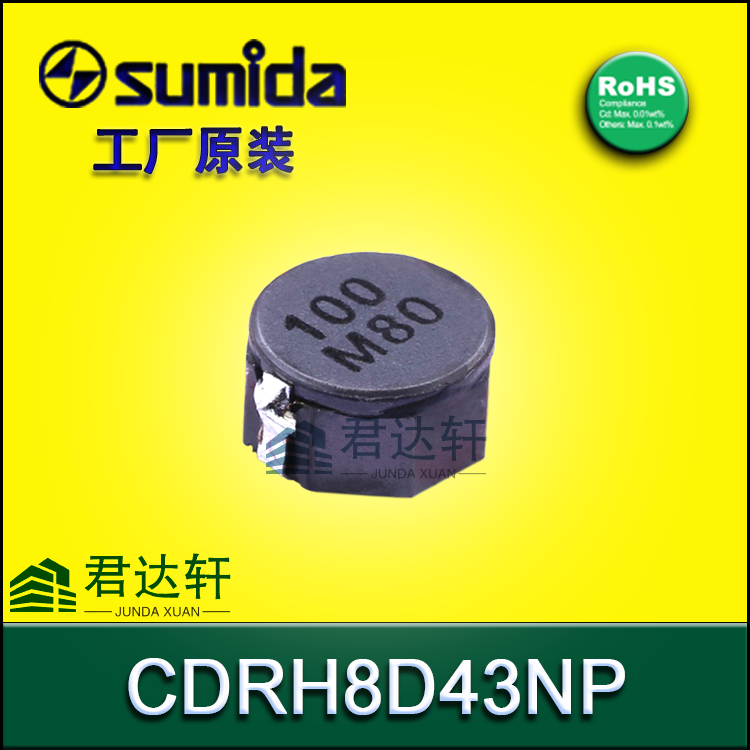

CDRH8D43NP-4R7NC 核心电气参数

📏 物理与封装信息

·         封装尺寸：约 8.3 x 8.3 x 4.5 mm (Max)

·         结构类型：磁屏蔽型 (Shielded)

o    采用铁氧体鼓形磁芯结构（Ferrite drum core construction），外部磁屏蔽，漏磁小，抗 EMI 干扰能力强。

·         端子类型：表面贴装 (SMD)，卷带包装 (Carrier tape and reel packaging)

·         工作温度：-40°C ~ +100°C (包含线圈自身温升)

·         存储温度：-40°C ~ +100°C

·         回流焊峰值温度：260°C

·         环保标准：符合 RoHS，无铅环保型

🔍 型号命名解析

·         CDRH8D43：系列代码，代表 8x8mm 尺寸的屏蔽功率电感。

·         NP：包装/端子代码，通常指标准卷带包装。

·         4R7：电感值代码，R 代表小数点，即 4.7 µH。

·         N：公差代码，N = ±30%。

·         C：内部结构/材料代码。

💡 应用与设计建议

1.                   典型应用场景：

o    便携式设备：智能手机、MP3/MP4、PDA、数码相机 (DSC/DVC)。

o    存储设备：硬盘驱动器 (HDD)。

o    其他：LED 灯具、数码相框、运动器材等。

o    电源模块：各类 DC-DC 降压/升压转换器。

2.                   选型关键点：

o    电流裕量：设计时请确保有效值电流 < 4.6A。在 20°C 下饱和电流可达 5.6A，但需考虑高温降额。

o    饱和风险：如果电路中出现电感啸叫或输出电压在重载下骤降，首先检查是否因峰值电流超过 Isat (5.6A) 导致磁芯饱和。

o    散热设计：在 4.6A 满载下，电感表面温升约 40°C，需确保 PCB 铜箔有足够的散热面积，且周围无热敏感元件。

3.                   替代料寻找：
若需寻找 Pin-to-Pin 替代料，请锁定以下参数：

o    感值：4.7 µH (±20% 或 ±30% 均可)

o    尺寸：8x8mm 系列 (如 8D43, 8040 等，注意高度兼容)

o    电流：Isat ≥ 5.6A, Irms ≥ 4.6A

o    类型：必须为屏蔽型 (Shielded)，非屏蔽型会导致严重的 EMI 问题。

o    常见替代系列：TDK VLS8040/SPM8030, Murata LQH44N/DFE8040, Coilcraft XEL8040, Wurth WE-PD2 8x8 系列。
