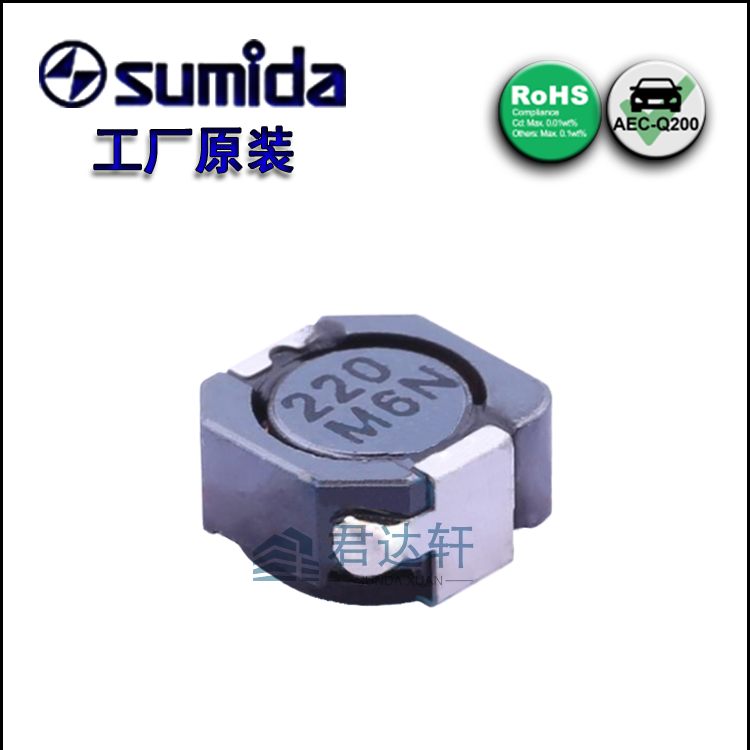

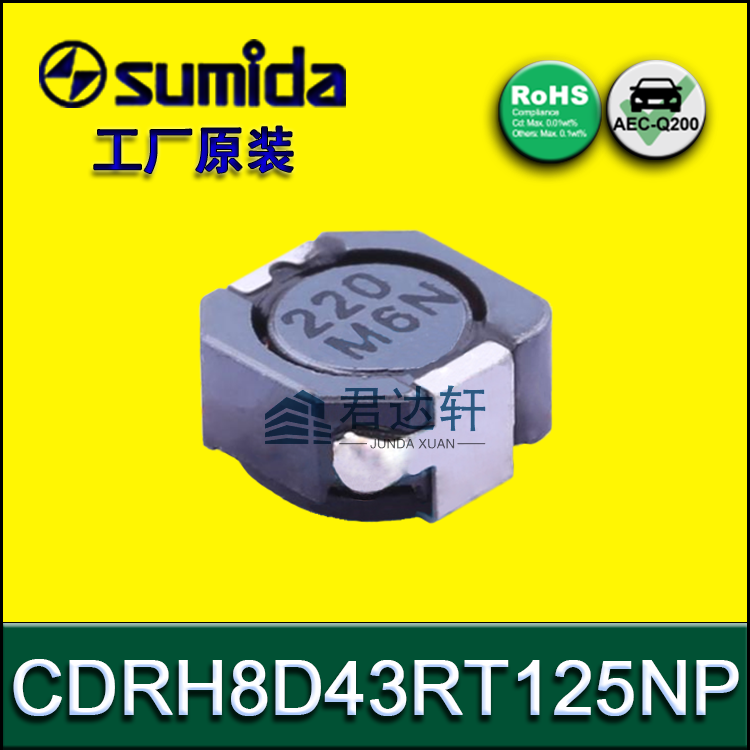

CDRH8D43RT125NP-220MC 核心电气参数

📏 物理与封装信息

·         封装尺寸：约 8.5 x 8.3 x 4.5 mm (Max)

·         结构类型：磁屏蔽型 (Shielded)

o    采用铁氧体鼓形磁芯结构（Ferrite drum core construction），外部磁屏蔽，漏磁小，抗 EMI 干扰能力强。

·         端子类型：表面贴装 (SMD)，卷带包装 (Carrier tape and reel packaging)

·         工作温度：-40°C ~ +125°C (包含线圈自身温升)

·         存储温度：-40°C ~ +125°C

·         回流焊峰值温度：260°C

·         环保标准：符合 RoHS，且提供无卤素（Halogen Free）版本

🔍 型号命名解析

·         CDRH8D43R：系列代码，代表 8x8mm 尺寸的汽车级/高可靠性屏蔽功率电感。

·         T125：特性代码，表示支持高达 125°C 的工作温度。

·         NP：包装/端子代码，通常指标准卷带包装。

·         220：电感值代码，前两位为有效数字，第三位为 10 的幂次，即 22 × 10⁰ = 22 µH。

·         M：公差代码，M = ±20%。

·         C：内部结构/材料代码。

💡 应用与设计建议

1.                   典型应用场景：

o    汽车电子：发动机控制单元、车载信息娱乐系统、ADAS 模块等高温、高可靠性环境。

o    工业控制：PLC、传感器供电模块、工业自动化设备。

o    电源模块：DC-DC 降压/升压转换器、LED 驱动电路。

2.                   选型关键点：

o    电流裕量：设计时请确保峰值电流 < 0.91A，有效值电流 < 1.10A。由于该电感感值较大（22µH），其额定电流相对较小，需严格核算电路中的实际电流。

o    饱和风险：如果电路中出现电感啸叫或输出电压在重载下骤降，首先检查是否因电流超过 Isat (0.91A) 导致磁芯饱和。

o    散热设计：在 1.10A 满载下，电感表面温升约 40°C。虽然其工作温度上限高达 125°C，但仍需确保 PCB 铜箔有足够的散热面积。

3.                   替代料寻找：
若需寻找 Pin-to-Pin 替代料，请锁定以下参数：

o    感值：22 µH (±20% 或 ±30% 均可)

o    尺寸：8x8mm 系列 (如 8D43, 8040 等，注意高度兼容)

o    电流：Isat ≥ 0.91A, Irms ≥ 1.10A

o    类型：必须为屏蔽型 (Shielded)，非屏蔽型会导致严重的 EMI 问题。

o    常见替代系列：TDK VLS8040/SPM8030, Murata LQH44N/DFE8040, Coilcraft XEL8040, Wurth WE-PD2 8x8 系列。
