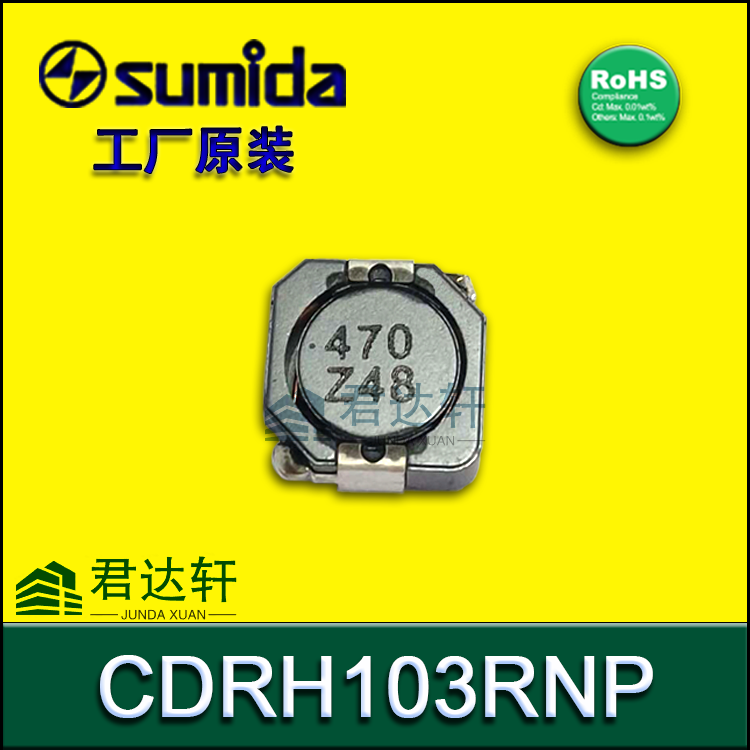

CDRH103RNP-100NC-B 核心电气参数

📏 物理与封装信息

·         封装尺寸：约 10.5 x 10.3 x 3.1 mm (Max)

o    注意：高度通常在 3.0~3.2mm 之间，设计时请预留足够空间。

·         结构类型：磁屏蔽型 (Shielded)

o    采用铁氧体鼓形磁芯，外部有屏蔽罩，漏磁小，抗 EMI 干扰能力强。

·         端子类型：表面贴装 (SMD)

·         工作温度：-40°C ~ +100°C (包含自身温升)

·         环保标准：符合 RoHS，无铅

🔍 型号命名解析

·         CDRH103R：系列代码，代表 10x10mm 尺寸的屏蔽功率电感。

·         NP：包装/端子代码，通常指标准卷带包装。

·         100：电感值代码，前两位为有效数字，第三位为 10 的幂次，即 10 × 10⁰ = 10 µH。

·         N：公差代码，N = ±30%。

·         C：内部结构/材料代码。

·         B：版本/批次代码，通常表示 RoHS 合规版本或内部工艺微调。

💡 应用与设计建议

1.                   典型应用场景：

o    DC-DC 转换器：笔记本电脑、服务器、路由器的电源模块。

o    汽车电子：车载信息娱乐系统 (IVI)、LED 驱动、电池管理系统 (BMS)。

o    工业控制：PLC、传感器供电模块。

2.                   选型关键点：

o    电流裕量：设计时请确保峰值电流 < 3.18A，有效值电流 < 2.8A。建议预留 20%-30% 的裕量以应对瞬态负载和高温环境。

o    饱和风险：如果电路中出现电感啸叫或输出电压在重载下骤降，首先检查是否因电流超过 Isat (3.18A) 导致磁芯饱和。

o    散热设计：在 2.8A 满载下，电感表面温升约 40°C，确保 PCB 铜箔有足够的散热面积，且周围无热敏感元件。

3.                   替代料寻找：
若需寻找 Pin-to-Pin 替代料，请锁定以下参数：

o    感值：10 µH (±20% 或 ±30% 均可)

o    尺寸：10x10mm 系列 (如 1005, 1030, 1040 等，注意高度兼容)

o    电流：Isat ≥ 3.18A, Irms ≥ 2.8A

o    类型：必须为屏蔽型 (Shielded)，非屏蔽型会导致严重的 EMI 问题。

o    常见替代系列：TDK VLS1040/SPM1004, Murata LQH5B/DFE1005, Coilcraft XEL1010, Wurth WE-PD2。
