核心电气参数

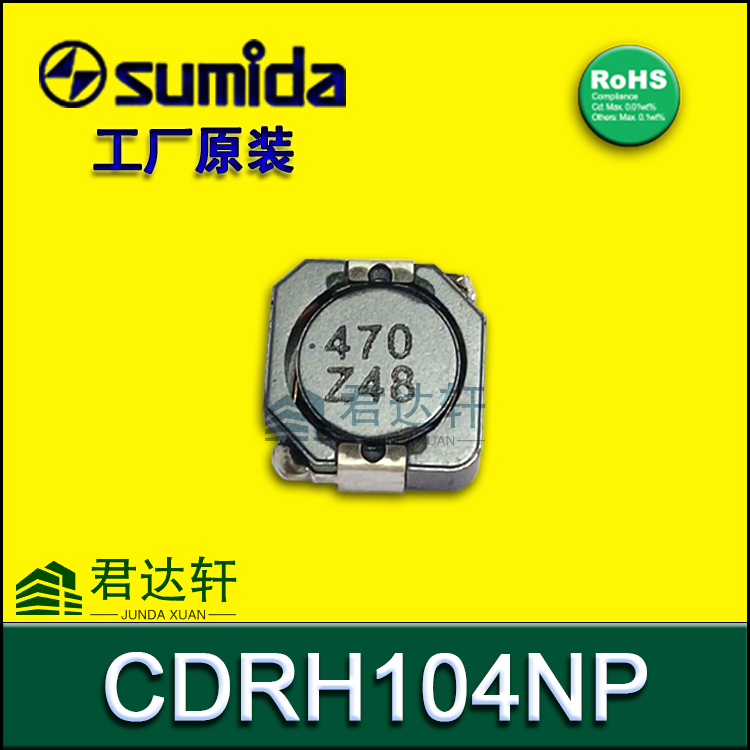

📏 封装与物理尺寸

·         封装形式：非标准 SMD 贴片封装 (IND_10.2X10MM_SM)

·         尺寸 (L×W×H)：10.5 × 10.3 × 4.0 mm (最大值)

o    部分数据源标注为 10.2 × 10.0 × 3.8 mm，建议以 10.5×10.3×4.0 mm 为设计参考，确保焊盘兼容。

·         安装方式：表面贴装 (SMT)

·         引脚数：2 Pin

·         工作温度：-40℃ ~ +100℃ (包含线圈自身温升)

·         环保标准：RoHS 合规，无铅 (Lead Free)

💡 选型与应用建议

1.   电流余量：额定电流为 2.5A，饱和电流约 2.85A~3.6A。设计 DC-DC 电路时，请确保峰值电流不超过饱和电流，否则电感量会急剧下降，导致电源纹波增大或效率降低。

2.   温升控制：在 2.5A 负载下，DCR 为 73mΩ，理论铜损约为 I2R≈4.5WI2R≈4.5W 。请确保 PCB 有足够的铜箔面积进行散热，或确认环境温度不超过规格书上限（通常温升限制在 40℃ 左右）。

3.   替代型号：

o    CDRH104R-220NC：同系列，额定电流可能略有差异（约 2.9A），尺寸基本兼容。

o    DR1040-220-R (Eaton Bussmann)：功能类似，但精度为 ±20%，额定电流 2.5A，需核对封装尺寸（10.5×10.3mm）是否完全一致。

4.   采购注意：该型号为 Sumida 标准品，市场库存较充足，但需注意区分 CDRH104RNP（带屏蔽）与 CDRH104R（部分旧批次可能屏蔽性能不同），建议优先选择带 NP 后缀的屏蔽版本。
